Система непрерывной подачи (CFS)

Для постоянной загрузки дробилки.

Равномерное наполнение является обязательным условием для получения качественного продукта, обеспечения оптимальной пропускной способности и низкого износа оборудования.

Для равномерного заполнения дробильной камеры система непрерывной подачи (CFS) контролирует уровень наполнения дробилки (щёковой и конусной) или нагрузку на качающийся рычаг и ротор, а также нагрузку двигателя (у роторной дробилки).

В зависимости от этого система непрерывной подачи регулирует частоту колебаний питающего лотка и первичного грохота и, таким образом, предотвращает заторы материала на первичном грохоте и обеспечивает оптимальную загрузку камеры дробления. Когда после перегрузки дробильная камера освобождается, подача материала незамедлительно возобновляется.

CFS облегчает работу оператора, так как машина автоматически обеспечивает равномерный поток материала и тем самым оптимальную загрузку дробилки.

Инновационная концепция прямого дизель-электрического привода — высокая мощность с лучшими показателями расхода

Дробилки EVO-Line оснащены инновационным прямым дизель-электрическим приводом. Они отличаются высокой мощностью и экономичностью.

Привод дробилки осуществляется через гидромуфту непосредственно от высокоэффективного и мощного дизельного двигателя. Такая технология привода отличается исключительно низкими потерями КПД и обеспечивает максимальную мощность непосредственно на дробилке.

Все вспомогательные приводы — например, первичного грохота, лотков и ленточных транспортёров — приводятся в действие электродвигателем. Гидромуфта обеспечивает высокую эксплуатационную надёжность и защиту как оператора, так и установки.

Ring Bounce Detection

Интеллектуальная защита от перегрузки

При возникновении эффекта «Ring Bounce» происходит смещение между верхней и нижней рамами конусной дробилки вследствие слишком больших усилий дробления. Исходной причиной этого является загрузка сырья слишком большого или слишком маленького размера, наличие слишком большой доли мелочи или непрерывная загрузка недробимого материала.

Для защиты дробилки программное обеспечение постоянно контролирует гидравлическое давление в системе защиты дробилки от перегрузки и при необходимости реагирует в одном из двух режимов:

Режим 1 — PRECISE MODEДля производства сплит-материала: установка останавливает загрузку при распознавании эффекта «Ring Bounce»; выводится сообщение о неисправности, и оператор может отрегулировать процесс. В этом режиме не образуется чрезмерное количество надситовой фракции и обеспечивается защита дробилки от повреждений

Режим 2 — MIXTURE MODEДля получения смесей: в этом режиме машина автоматически — без вмешательства оператора — регулирует размер выходной щели, чтобы не допустить появления эффекта «Ring Bounce». По истечении определённого времени без эффекта «Ring Bounce» щель закрывается, чтобы доля надситовой фракции оставалась минимальной

Различные возможности компоновки технологической линии.

С помощью опции «Линейное соединение» специальные установки KLEEMANN можно объединять в линию. При этом процесс дробления между дробильными установками автоматически оптимизируется таким образом, что материал поступает через машины всегда с максимальной эффективностью.

Для этого на разгрузочном транспортёре предвключённой машины устанавливается датчик, который контролирует уровень заполнения загрузочного бункера послевключённой машины. При достижении определённого уровня заполнения производственная мощность предвключённой установки временно снижается — благодаря этому эффективно предотвращается переполнение отдельных машин и обеспечивается постоянная загрузка оборудования. Система непрерывной подачи (CFS) гарантирует оптимальную загрузку дробилки.

В целях соблюдения техники безопасности дробильно-сортировочные установки соединены друг с другом кабелем. Нажатие в экстренной ситуации кнопки аварийного останова на любой установке в составе технологической линии приводит к остановке всех машин.

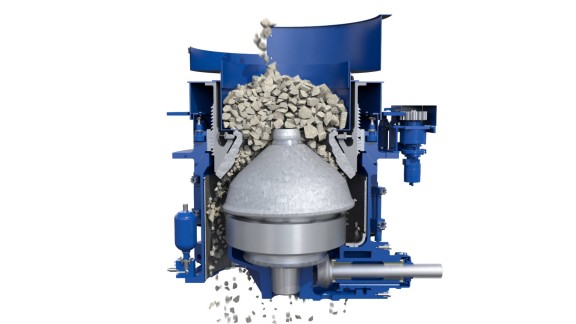

Конусные дробилки

В данных дробилках масса материала измельчается раздавливанием в открывающейся и закрывающейся по периметру выходной щели между дробильной чашей и дробящим конусом. Открывание и закрывание происходит одновременно на противоположных сторонах полости дробилки.
